Después de
meses teniendo en dique seco al M-163 Vulcan, retomo de nuevo el tema.
Y ahora me
toca trabajar la torreta.
Tableros de Mando
Para el
pintado de los tableros de mando, tanto del propio Bulcan, como la antena aérea
que hay detrás del asiento, utilizo los siguientes colores.
- Negro
(Model Color 950, posición 169), como base de todas las luces e interruptores.
- Rojo
(Model Color 957, posición 031), para luces rojas e indicadores.
- Verde
Malicioso (Game Color 025), para luces verdes e indicadores.
- Óxido
(Game Color 131), para indicadores.
- Blanco
(Model Color 951, posición 001), para botones.
-
Duraliminio (Metal Color 702), para interruptores.
Como no he
encontrado ninguna imagen por internet de como es el tablero del vulcan, he
optado por colocar los colores que he considerado lógicos, tras mi paso por el
ejército.
Lo primero
que he hecho, es pintar de negro todos los interruptores, botones e
indicadores, y he repartido los colores
de forma aleatoria, para que el conjunto, una vez montada la torreta, tenga
algo de visibilidad.
Evidentemente
visto desmontado, esta pieza puede verse demasiada colorida y con colores
demasiado “estridentes”, pero como se puede ver en la imagen inicial del
artículo y en las finales del mismo, no sólo no se ve excesivo, sino que, al
estar en medio de un amasijo de piezas, realmente destaca entre todo ello.
Visor de Objetivo
El
visor de objetivo es una pieza relativamente pequeña, que esta montada en la parte
superior del Vulcan y es un cilindro.
Lo que he
pintado son los cristales que lleva. Para ello he usado los siguientes colores.
- Periscopio
(Panzer Aces 309), como base de las lentes.
- Azul Mágico
(Game Color 021), para reflejo de la luz.
- Barniz
Brillante, para dar brillo del cristal.
Utilizo el
azul periscopio, ya que encuentro que es muy adecuado como color de cristales
de los periscopios de los vehículos y, como en este caso, para los Visores de
Objetivo.
El reflejo
de luz, en vez de aplicar un blanco, he optado por usar un color azul que sobre
el oscuro anterior, da un equilibrio que a mí me gusta. Recordar que la luz
reflejada en un cristal cóncavo , como los Visores de Objetivo, está invertida;
o sea, que en vez de verse arriba, siembre se ve abajo. Sólo la veremos en su
posición correcta si el observador está en la posición correcta para verla – en
el caso de un tele de francotirador, sería el ojo pegado a él.
Una vez
pintado este detalle del Visor de Objetivo, he optado por aplicar un barniz
brillante para darle el efecto de brillo del cristal.
Asiento
Sobre el
color del asiento es un poco complicado el determinar de que color era.
Como he
dicho anteriormente, no he podido localizar ninguna iomágen que se pueda ver el
interior de la torreta, por lo que el asiento he optado por una de las opciones
factibles, de color verde militar.
Por norma
general entre los años 70-90, estos asientos eran o de tela o de eskay. Si eran
de tela, lo más habitual en el ejército norteamericano era el verde oscuro o la
marrón tierra oscura, que se desgataban con bastante rapidez. Si eran de eskay,
solían ser de marrón caoba claro o negro.
Creo que
aunque estuviesen inicialmente de eskay, quiero creer que para enviarlos a
Kuwai, al desierto, los cambiarían por tela.
En este caso
por la vistosidad que me puede dar, he preferido poner un asiento verde militar
oscuro, que se ha desgastado de unos cuantos años de estar el artillero sentado
en él. Me ofrece una amplitud cromática mayor.
Para pintar
este asiento, he utilizado los siguientes colores.
- Verde
militar (Model Color 975, posición 089), como base del asiento.
- Carne
Dorada (Model Color 845, posición 020), para desgastes del asiento.
- Blanco
(Model Color 951, posición 001), para desgastes finales.
Una vez
aplicado el Verde Militar, he aplicado unas 3 subidas de luz de forma
degradada, para imitar el desgaste de la tela, aplicando el Carne Dorada en
proporción creciente en cada subida.
Estas
subidas las he aplicado en las zonas en las que más habitualmente se desgastan
los asientos por el roce. En los laterales centrales (nalgas), en los laterales
frontales (piernas y en los laterales central posterior (manos).
Una vez
aplicado las subidas con el color carne dorada, he hecho un punteado de blanco
puro para imitar el mayor desgaste, dejando al descubierto el color original de
la tela.

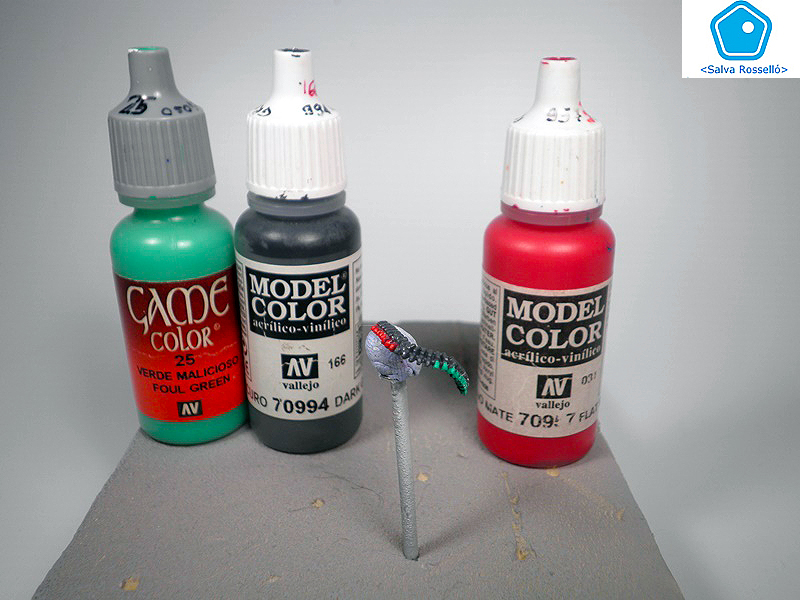

Cinta de amunicionamiento
La cinta que
trae la maqueta es plana y sin caída.
Se debe
forzar para crear una curva que valla desde el interior del vehículo hasta el
arma vulcan.
Una vez
puesta en la posición deseada, la he pintado con los siguientes colores.
- Gris
Oscuro (Model Color 994, posición 166), como color base de toda la cinta.
- Rojo
(Model Color 957, posición 031), para marcadores cinta en arma.
- Verde
Malicioso (Game Color 025), para marcadores cinta en descenso a vehículo.
La cinta de
amunicionamiento del vulcan originariamente era negro, pero poco antes de la
Desert Storm llevaban unos marcadores rojos y verdes, supongo que para evitar
accidentes.
La cinta es
de un lacado en necro, pero que con el uso, el sol y el desgaste, se torna en
un negro desvaído. Para representar esto he optado por pintar la cinta con el Gris
Oscuro; suficiente oscuro para parecerse al negro, pero sin llegar esa total
oscuridad.
La parte que
está tocando al arma, la guía tiene unas marcas de color rojas muy visuales.
Mientras que en el tramo que desciende hacia los depósitos de municiones dentro
del cuerpo del M-163, va marcado en verde. No se explica el porque, pero
supongo que puede ser por dos motivos: para evitar accidentes y/o para que la
dotación del arma no monten al revés esta cinta.
Soportes de Antenas
Para poder
trabajar los soportes de antena, antes debo decidir que usar de antenas.
Por
diámetro, usaré fibra óptica.
Después de
investigar como son las antenas que
lleva este blindado, he visto que la antena corta es para las frecuencias
usadas por aviación, mientras que la larga es para la comunicación entre
vehículos del pelotón y mandos de la unidad asignada.
También he
observado que la antena de comunicación de los años 80 y 90, era la misma que
la utilizada durante la guerra de Vietnam. Digo esto porque conozco muy bien
esas antenas. Son antenas desmontables que se componían de 5 ó 7 tramos de 2
pies cada tramo (unos 610mm el tramo). También, por el tipo de soporte, opto
por la fibra óptica de diámetro más aproximado a la antena.
Una vez
decidido la fibra óptica que voy a usar, Tomo medida se su diámetro y utilizo
el talado adecuado para hacer el agujero en el soporte de antena.
Para el
pintado de los mismos he utilizado colores de los soportes sin pintar en color
desierto. Si se observan las imágenes de la época, se puede observar que estas
iban sin pintar, en color original verde militar.
Para ello he
utilizado:
- Verde
militar (Model Color 975, posición 089), para el soporte de las dos antenas.
- Negro
(Model Color 950, posición 169), para los muelles del soporte de la antena
larga y para la antena corta.
- Gris
Metalizado (Model color 863, posición 179), para el desgaste de los muelles del
soporte de antena.
En esta
ocasión no aplicaré luces de ningún tipo, ya que en la fase de envejecimiento
quiero tratarlas con un poco más de polvo que al resto. Pòr lo que si aplico
luces y aclaro las piezas, no sé que resultado final obtendría. Siempre estaré
a tiempo de iluminar.
La fibra
también la pinto de color Verde Militar, aunque la colocaré poco antes del
envejecimiento, por comodidad.
Montaje final de la torreta
Para
ensamblar las dos partes de la torreta (arma y blindaje), he usado cola para
plástico, tipo cement, de la marca Uhu. Después de probar diferentes marcas,
unas más rápidas que otras, otras que funden excesivamente más que otras, la
marca Uhu me da buen resultado: funde correcto y es económico.
Una vez
ensambladas todas las partes de la torreta, el resultado final es el siguiente.
La siguiente
parte es la creación y colocación de calcomanías.
